Der zweite der angekündigten Artikel hat streng genommen auf diesen Seiten nicht viel verloren: Der einzige Bezug zu Spielen ist, dass sie programmiert werden müssen und dass man vor dem eigentlichen Programmieren meist eine gewisse Planung vornimmt.
Ein Teil dieser Planung findet in Form von UML (Unified Modeling Language) statt – auch wenn ein Freund mir vor einiger Zeit versicherte, dass UML in seinem Umfeld keine Rolle mehr spielt. Man kann mit dieser Symbolsprache verschiedene Aspekte der Programmierung visualisieren, von den ersten Entwürfen über Abläufe und Zustände bis hin zu den Klassen in einem Projekt (die wohl auch den häufigsten Anwendungsfall darstellen).
PlantUML ist ein Tool für die Umsetzung von UML. Während die meisten gängigen UML-Modellierungsumgebungen auf grafischen Bausteinen aufbauen, wird in PlantUML direkt in einer Textsprache gearbeitet, die erst als Zusatzschritt in die grafische Endform umgewandelt wird. Trotzdem ist PlantUML gerade wegen der Klarheit und damit verbundenen geringen Fehleranfälligkeit, aber auch wegen der relativen Vollständigkeit der UML-Implementierung zu Recht beliebt.
Dieser Artikel ist im Rahmen des Moduls “Software Engineering 2” entstanden, in dem ich ihn als Hilfe für aktuelle und künftige Mitstudierende schrieb.
Software Engineering: Tipps zu PlantUML
Miron Schmidt, Sommersemester 2025
PlantUML funktioniert normalerweise sehr flüssig, es gibt aber ein paar ärgerliche Probleme, die sehr viel Zeit kosten können. Die Verteilung der Entitäten im Diagramm kann PlantUML überfordern, vor allem in Verbindung mit Paketen oder komplexen Assoziationen. (Ich fasse hier alle Arten von Dingen, die miteinander in Bezug gesetzt werden können, als Entitäten zusammen, da es ja verschiedene UML-Diagramme gibt, in denen nicht nur Klassen vorkommen können.)
Hier sind ein paar Tipps, mit denen man den Frust im Zaum halten kann, wenn PlantUML nicht so will wie man selbst.
Zuerst ein allgemeiner Hinweis: Die Form einer Verbindung (mit/ohne Pfeil, Vererbung, gestrichelt usw.) ist beim Auftreten von Schwierigkeiten unerheblich. Es geht nur um das Bilden von Pfaden zwischen den Entitäten, das problematisch sein kann – daher spielt die Richtung, also die Seite(n), an der bzw. denen der Pfeil sitzt, sehr wohl eine Rolle. Wenn Entitäten, die miteinander in Bezug gesetzt werden müssen, aus organisatorischen Gründen weit auseinanderliegen, schlimmstenfalls mehrmals in einem Diagramm, ist es ebenfalls schwieriger, sinnvolle Verbindungen zu finden, als wenn sie geordnet nebeneinander zu finden sind.
Mit Paketen kommt PlantUML etwa prinzipiell gut zurecht, wenn die Pfade aber kompliziert sind, werden einzelne Entitäten mitunter falsch paketiert.
Ein Beispiel: Dieser Code –
class Eingang
Eingang <-> Flur
package Haus {
class Wohnzimmer
Wohnzimmer <-> Flur
Wohnzimmer <-- Kueche
class Kueche
Kueche <-> Flur
class Flur
class Schlafzimmer
Schlafzimmer <-> Flur
}
package Garten {
class Hundehuette
Hundehuette <-> Terrasse
Hundehuette <-> Eingang
class Terrasse
Terrasse <-> Flur

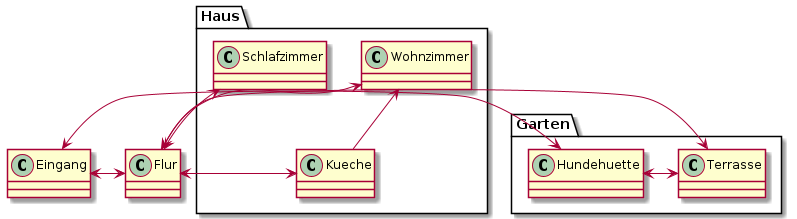

}– führt zu diesem Diagramm:
Man beachte, dass die Klasse Flur in der Darstellung aus dem Paket Haus herausgezogen wurde. (Die Tür zwischen Küche und Wohnzimmer ist in dieser Demonstration übrigens eine Klapptür, die nur aus der Küche ins Wohnzimmer durchlaufen werden kann.)
Der wichtigste Tipp ist daher: Alle Assoziationen sollten ans Ende der Datei gestellt werden. PlantUML ist besser darin, sie auf diese Weise nacheinander zu berücksichtigen, als wenn sie nahe bei den Entitäten platziert werden (was für menschliche Augen allerdings strukturierter wirkt).
Das Beispiel sieht nun so aus:
class Eingang
package Haus {
class Wohnzimmer
class Kueche
class Flur
class Schlafzimmer
}
package Garten {
class Hundehuette
class Terrasse
}
Eingang <-> Flur
Wohnzimmer <-> Flur
Wohnzimmer <-- Kueche
Kueche <-> Flur
Schlafzimmer <-> Flur
Hundehuette <-> Terrasse
Hundehuette <-> Eingang
Terrasse <-> Flur

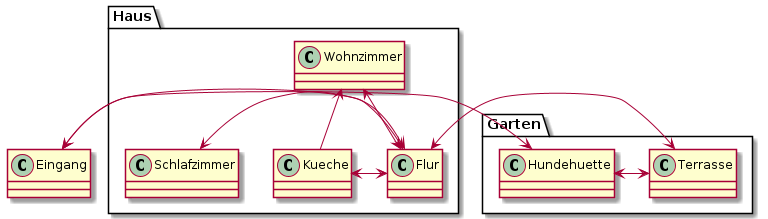

Die Pakete stimmen jetzt, aber die Assoziationen, die im ersten Versuch schon sehr wirr aussahen, sind eher noch unübersichtlicher als vorher.
Entitäten, die von PlantUML an eine ungüstige Stelle gesetzt werden, und Assoziationen zwischen den Entitäten können im Code von Hand verschoben werden. Manchmal finden sich dann bessere Verbindungen als vorher. (Die Logik dahinter ist nicht sofort eingängig, aber durch Ausprobieren erahnt man nach und nach Regeln.)

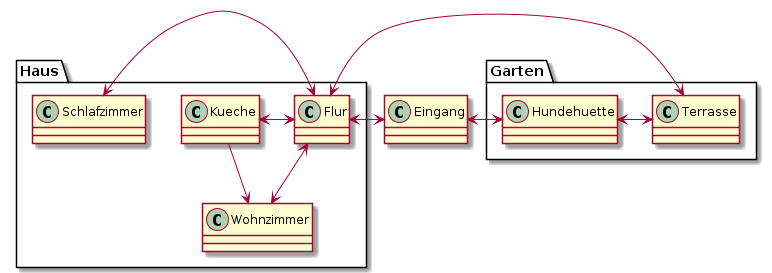

Nach einigem Schieben (vor allem zu beachten: die umgedrehte Assoziation zwischen Küche und Wohnzimmer) kommen wir zu folgendem Code und dem daraus resultierenden Diagramm, mit dem wir uns absolut zufrieden geben können:
class Eingang
package Haus {
class Flur
class Wohnzimmer
class Schlafzimmer
class Kueche
}
package Garten {
class Terrasse
class Hundehuette
}
Flur <-> Eingang
Flur <-> Terrasse
Flur <-> Wohnzimmer
Kueche --> Wohnzimmer
Kueche <-> Flur
Schlafzimmer <-> Flur
Hundehuette <-> Terrasse
Hundehuette <-> Eingang
Hoffentlich klar ist: Eine Anpassung der fachlichen Ausarbeitung (Assoziationen, Pakete) sollte nur als allerletzter Ausweg in Betracht gezogen werden. Normalerweise reichen die zuvor genannten Tipps aus, um das Diagramm zu reparieren.
Und damit wünsche ich viel Spaß beim eigenen Ausprobieren dieser Hinweise! Der Beispielcode eignet sich übrigens gut zum Experimentieren, da ja schon einige Änderungen mit ihren Ergebnissen vorgeführt wurden.
